上海川滬閥門有限公司
  1. 首頁
  2. 產品中心
  3. 閘閥
  4. API美標閘閥

API美標閘閥

API美標閘閥圖片

API美標閘閥 型號：Z40W

API美標閘閥執行美標API 600規范，其閘板采用彈性5度斜度結構，密封性能好，閘板和閥座的密封面采用不同硬度的司太立（Stellite）鈷基硬質合金堆焊而成，密封可靠、硬度高、耐磨、耐高溫、耐腐蝕、抗擦傷性能好、壽命長。

產品特點
美標閘閥通過選用不同的材質，可適用于水、蒸汽、油品、硝酸、強氧化性介質及尿素等多種介質。Z40W手動美標閘閥,ANSI美標不銹鋼閘閥,法蘭閘閥有手動、傘齒輪傳動及電動等。

API美標閘閥 執行標準

設計與制造
Design and Manufacture		 結構長度
Face to face/ End to end		 法蘭尺寸
FlangeDimension		 對焊連接尺寸
Butt welding dimension		 壓力-溫度
Pressure Temperature Lating		 試驗-檢驗
Inspection and Test
API 600 ANSI B16.10 ANSI B16.5 ANSI B16.25 ANSI B16.34 API 598
API 6D API 6D ANSI B16.5 ANSI B16.25 ANSI B16.34 API 6D

API美標閘閥 技術參數

公稱壓力PN(Lb)
NominalPressure		  強度試驗
Shell Test		 水密封試驗
 WaterSeal Test		  氣密封試驗
Air SealTest
MPa Lbf/in2 MPa Lbf/in2 MPa Lbf/in2
150 3.0 430 2.2 315 0.4-0.7 60-100
300 7.7 1110 5.7 815
600 15.3 2220 11.3 630
900 23.0 3330 17 2445

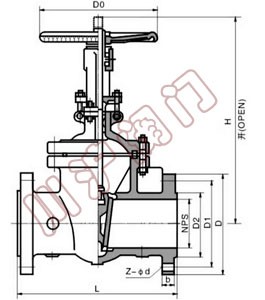

API美標閘閥 結構圖

API美標閘閥結構圖

API美標閘閥 外形尺寸

DN 150Lb凸面法蘭（RF）     主要尺寸   Dimensions（mm） 重量(kg)
mm in L D D1 D2 b n-φd H D0
15 1/2 108 89 60.5 35 11.2 4-16 169 100 5
20 3/4 117 98 69.9 43 12.7 4-16 192 100 6.1
25 1 127 108 79.2 51 14.2 4-16 230 120 9
32 11/4 140 117 89 63 16 4-16 246 120 12
40 11/2 165 127 98.6 73 17.5 4-16 283 150 17
50 2 178 152 120.7 92 19.0 4-19 323 150 23
65 21/2 190.5 178 139.7 105 22.4 4-19 347 180 45
80 3 230 190 152.4 127 24 4-19 383 200 50
100 4 229 229 190.5 157 24 8-19 457 200 63
125 5 254 254 216 186 24 8-22.5 632 250 89
150 6 267 279 241.5 216 25.4 8-22.5 635 250 108
200 8 292 343 298.5 270 28.4 8-22.5 762 280 171
250 10 330 406 362 324 30.2 12-25.4 892 300 263
300 12 356 483 431.8 381 32 12-25.4 1080 350 346
350 14 381 533 476.3 413 35 12-29 1295 350 488
400 16 406 597 539.8 470 36.6 16-29 1435 400 621
450 18 432 635 577.9 533 39.6 16-32 1626 400 814
500 20 457 398 635 584 43 20-32 1829 450 992
600 24 508 813 749.3 692 48.8 20-35 2175 500 1492
650 26 559 786 744.5 711 51.3 36-22.5 2235 550 1801
700 28 610 837 795.3 762 44.5 40-22.5 2310 600 1933
750 30 610 887 846 813 44.5 44-22.5 2695 600 2272
800 32 660 941 900 864 46 48-22.5 3708 -- --
900 36 711 1057 1009.7 927 52.3 40-25.4 3924 -- --
1000 40 812 1175 1120.6 1080 55.6 44-25.4 4318 -- --

300Lb主要尺寸和重量 Size Main Dimensions and Weight

DN 300Lb凸面法蘭（RF）     主要尺寸Dimensions（mm） 重量(kg)
Weight
mm in L D D1 D2 b n-φd H D0
15 1/2 140 95 66.5 35 14.2 4-16 169 120 5.2
20 3/4 152 117 82.5 43 16 4-19 193 150 6.3
25 1 165 123 89 51 17.5 4-19 230 150 8.6
32 11/4 178 133 98.5 63 19 4-19 246 160 14.3
40 11/2 190 155 114.3 76 20.6 4-22.5 283 180 15.6
50 2 216 165 127 92 22.4 8-19 330 200 30
65 21/2 241 190 149.4 105 25.4 8-22.5 368 240 44
80 3 283 210 168.1 127 28.4 8-22.5 394 280 61
100 4 305 254 200.2 157 31.8 8-22.5 473 300 77
125 5 381 279 235 186 35 8-22.5 660 350 125
150 6 403 318 269.7 216 36.6 12-25.5 711 400 153
200 8 419 381 330.2 270 41.2 12-25.4 813 400 286
250 10 457 444 387.5 324 47.8 16-28.4 1003 450 412
300 12 502 521 450.8 381 50.8 16-32 1137 500 576
350 14 762 584 514.4 413 54 20-32 1489 600 886
400 16 838 648 571.5 470 57.2 20-35 1580 650 1175
450 18 914 711 628.7 533 60.4 24-35 1017 700 1301
500 20 991 775 685.8 584 63.5 24-35 2228 700 1672
600 24 1143 914 812.8 692 70 24-41 2650 750 2556
650 26 1245 867 803.1 736.6 90.0 32-35 3219 -- --
700 28 1346 921 857.3 787.4 90.0 36-35 3378 -- --
750 30 1397 991 902.8 844.6 93.7 36-38 3530 -- --

600Lb主要尺寸和重量 Size Main Dimensions and Weight

DN 600Lb凸面法蘭（RF）     主要尺寸Dimensions（mm） 重量(kg)
mm in L D D1 D2 b n-φd H D0
15 1/2 165 95 66.5 35 14.5 4-16 169 160 5.9
20 3/4 190 117 82.5 43 16 4-19 193 180 7.5
25 1 216 124 89 51 17.5 4-19 230 200 10.2
32 11/4 229 133 98.5 63 21 4-19 246 200 16.7
40 11/2 241 156 114.3 73 22.5 4-22 283 240 17.4
50 2 292 165 127 92 33 8-19 425 280 44
65 21/2 330 190 149.4 105 36 8-22 485 320 55
80 3 356 210 168.1 127 39 8-22 510 350 80
100 4 432 273 216 157 45 8-25 610 400 145
125 5 508 330 266 186 52 8-29 700 450 187
150 6 559 356 292.1 216 55 12-29 820 500 241
200 8 660 419 349.3 270 63 12-32 920 600 309
250 10 787 508 432 324 71 16-35 1080 650 522
300 12 838 559 489 381 74 20-35 1220 650 779
350 14 889 603 527 413 77 20-38 1473 700 1108
400 16 991 686 603 470 84 20-41 1651 800 1503
450 18 1092 743 654 533 90 20-45 1727 800 1939
500 20 1194 813 724 584 96 24-45 2019 800 2733
600 24 1397 940 838 692 109 24-51 2155 -- 4177
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要API美標閘閥產品詳細樣本。

API美標閘閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

API美標閘閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
