手動方形插板閥型號：LMD

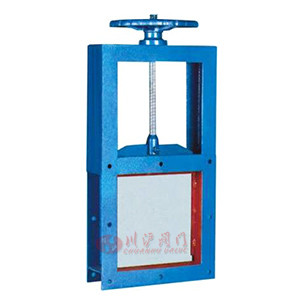

手動方形插板閥也叫LMD螺旋閘門主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的。螺旋閘門用于建材、冶金、礦山、電力、化工、玻璃、輕工、糧食等行業的庫頂、庫底及進出口等。是控制流量變化較大，啟動頻繁，切斷迅速的理想設備，該閘門結構簡單、操作靈活、重量輕、無卡阻、切斷快，特別適用于各類無粘度的固體、粉料及小于φ10mm的顆粒料，晶粒料的輸送及流量調節，安裝不受角度限制，操作方便，能隨時調節開度。主要由框架、閘板、絲桿、螺母等零件構成，用手轉動手輪使絲桿帶著絲桿螺母和閘板沿水平方向往復運動，達到閘門的啟閉目的

手動方形插板閥零部件材質

零件名稱	閥體	插板	閥桿
材料	Q235A、304、316	Q235A、304、316	2Cr13、不銹鋼

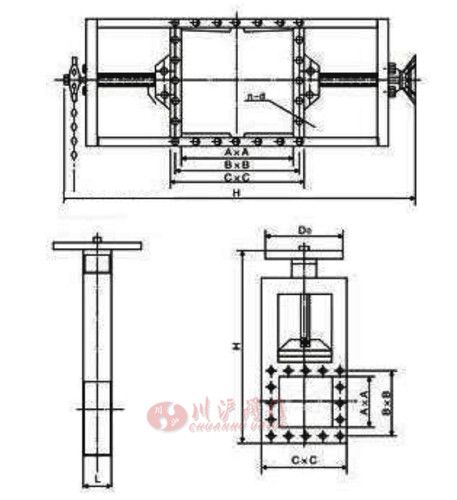

手動方形插板閥結構圖

手動方形插板閥安裝尺寸

類別	A×A1	B×B1	C×C1	L	H	N-d	重量(kg)
單向	200×200	256×256	296×296	820	100	8-Φ12	62
	245×245	305×715	341×751	1620	100	8-Φ14	68
	250×250	306×306	346×346	930	100	8-Φ14	70.5
	300×300	356×356	396×396	1050	100	8-Φ14	81
	400×400	456×456	496×496	1250	100	12-Φ14	114
	450×450	510×510	556×556	1350	120	12-Φ18	130
	490×490	550×550	596×596	1440	120	16-Φ18	147
	500×500	560×560	606×606	1500	120	16-Φ18	153
	600×600	660×660	706×706	1710	120	16-Φ18	178
	700×700	770×770	820×820	1940	140	20-Φ18	213
	800×800	870×870	920×920	2140	140	20-Φ18	257
	900×900	974×974	1030×1030	2410	160	24-Φ18	325
	980×980	1054×1054	1110×1110	2570	160	24-Φ23	392
	1000×1000	1074×1074	1130×1130	2610	160	24-Φ23	428
雙向	600×600	660×660	706×706	2010	120	16-Φ18	200
	600×1000	660×1074	706×1130	2870	120	20-Φ23	290
	700×700	770×770	820×820	2130	140	20-Φ18	290
	800×800	870×870	920×920	2240	140	20-Φ18	310
	900×900	974×974	1030×1030	2660	160	20-Φ23	380
	1000×1000	1074×1074	1130×1130	2870	160	24-Φ23	460
	1100×1100	1180×1180	1240×1240	3120	180	28-Φ23	500
	1200×1200	1280×1280	1340×1340	3310	180	32-Φ23	540

由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要手動方形插板閥產品詳細樣本。
