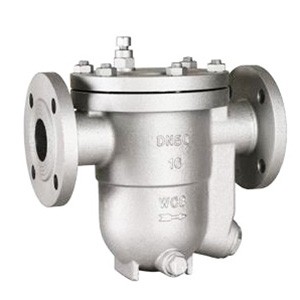

浮球式疏水閥型號：CS41H

浮球式蒸汽疏水閥，用于蒸汽加熱設備、蒸汽管網和凝結水回收系統，它能迅速、自動、連續地排除凝結水，有效地阻止蒸汽泄漏。
工作原理：自由浮球式蒸汽疏水閥利用浮力原理，浮球根據凝結水量的多少，隨水位的變化而作升降，自動調節閥座孔的開度，連續排放凝結水，當凝結水停止進入時，浮球降的底部，回到關閉位置，排水停止，由于排水閥座孔總是在凝結水位以下，形成水封、水、氣自然分離，達到無蒸汽泄漏。

浮球式疏水閥技術參數

CS41H-16、CS41H-16C、CS41-25、CS41-40 型自由浮球式蒸汽疏水閥零部件材料
型號	閥體材料
CS41H-16	鑄鐵
CS41H-16C	碳鋼
CS41H-25	碳鋼
CS41H-40	碳鋼

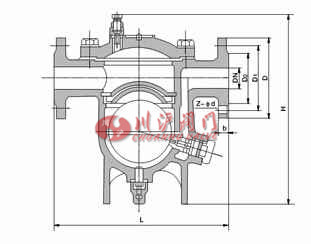

浮球式疏水閥結構圖

浮球式疏水閥外形尺寸

CS41H-16、CS41H-16（Ⅱ）型自由浮球式蒸汽疏水閥主要外形及結構尺寸（mm）
CS41H-16										CS41H-16（Ⅱ）
DN			15				20			DN				25
D			170				200			L				310
H			127				142			H				240
h			80				90			h				178
重量/kg			3.5				4.5			重量/kg				15
CS41H-16C CS41H-40（Ⅰ）、CS41H-16C CS41H-40（Ⅱ）型自由浮球式蒸汽疏水閥主要外形及結構尺寸（mm）
CS41H-16C CS41H-40（Ⅰ）									CS41H-16C CS41H-40（Ⅱ）
DN		15			20		25		DN		25		40		50
L		230			230		230		D		320		320		320
H		220			220		220		H		295		295		295
h		150			150		150		h		210		210		210
重量/kg		10			10.5		11		重量/kg		24		25		26
CS41H-16C CS41H-40（Ⅲ）、CS41H-16C CS41H-40（Ⅳ）型自由浮球式蒸汽疏水閥主要外形及結構尺寸（mm）
CS41H-16C CS41H-40（Ⅲ）								CS41H-16C CS41H-40（Ⅳ）
DN	50			65		80		DN				80			100
L	430			430		430		D				580			580
H	410			410		410		H				540			540
h	290			290		290		h				390			390
重量/kg	80			83		86		重量/kg				130			137

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要浮球式疏水閥產品詳細樣本。

浮球式疏水閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

浮球式疏水閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
