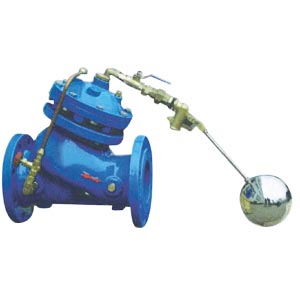

隔膜式遙控球閥型號：F745X

F745X隔膜式遙控球閥是兼具多種功能的水力操作式閥門，主要安裝于水池或高架水塔的進水口處，當水位達到設定的高度，主閥由浮球導閥控制關閉進水口停止供水；當水位下降后，主閥由浮球導閥控制打開進水口向水池注水，實現自動補水。液位控制精確，不受水壓干擾；隔膜式遙控球閥可隨水池的高度及使用空間位置安裝，維護、調試、檢查方便、密封可靠，使用壽命長。隔膜式閥門性能可靠、強度高、動作平穩適用于450口徑以下的管道。

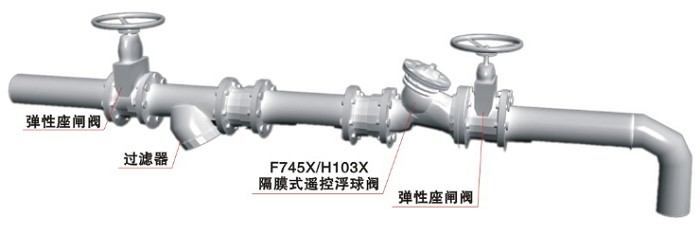

隔膜式遙控球閥典型安裝示意圖

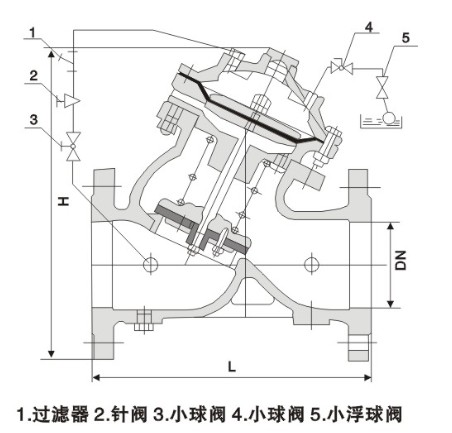

隔膜式遙控球閥結構圖

隔膜式遙控球閥安裝尺寸

DN	L	H		D			D1			n-d
DN	L	H	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa	1.0MPa	1.6MPa	2.5MPa
50	203	293	165	165	165	125	125	125	4-18	4-18	4-18
65	216	328	185	185	185	145	145	145	4-18	4-18	8-18
80	248	364	200	200	200	160	160	160	8-18	8-18	8-18
100	283	418	220	220	235	180	180	190	8-18	8-18	8-22
125	330	481	250	250	270	210	210	220	8-18	8-18	8-22
150	356	543	285	285	300	240	240	250	8-22	8-22	8-26
200	444	673	340	340	360	295	295	310	8-22	12-22	8-26
250	533	792	395	405	425	350	355	370	12-22	12-26	12-30
300	600	927	445	460	485	400	410	430	12-22	12-26	16-30
350	622	957	505	520	555	460	470	490	16-22	16-26	16-33
400	698	1188	565	580	620	515	525	550	16-26	16-30	16-36
450	775	1218	615	640	670	565	585	600	20-26	20-30	20-36
500	811	1256	670	715	730	620	650	660	20-26	20-33	20-36
600	900	1600	780	840		725	770		20-30	20-36
700	980	1750	895	910		840	840		24-30	24-36
800	1120	1900	1015	1025		950	950		24-33	24-39
900	1220	2100	1115			1050			28-33
1000	1320	2400	1230			1160			28-36

由于產品改進技術創新參數可能有一定變化，公司不另行通知，咨詢和索要隔膜式遙控球閥產品詳細樣本。

水利控制閥
多功能水泵控制閥（閥體材質碳鋼、實現對水泵出口的緩慢開啟、全開、緩閉、截止等功能）

水利控制閥
減壓穩壓閥（閥體材質黃銅、法蘭連接、實現能自動保持穩定出口壓力功能）

水利控制閥
壓差旁通閥（閥體材質黃銅、法蘭連接、用于空調系統供/回水之間以平衡壓差的閥門）

水利控制閥
壓差旁通閥（閥體材質不銹鋼、法蘭連接、用于空調系統供/回水之間以平衡壓差的閥門）

水利控制閥說明書	下載

隔膜式遙控球閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

隔膜式遙控球閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
