上海川滬閥門有限公司
  1. 首頁
  2. 產品中心
  3. 球閥
  4. 三片式快裝球閥

三片式快裝球閥

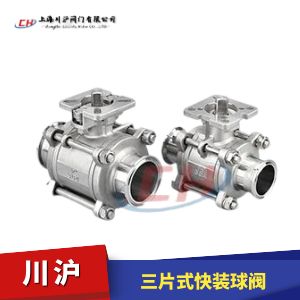

三片式快裝球閥圖片
閥體材質 304不銹鋼、316不銹鋼
公稱通徑 DN6~100mm
公稱壓力 1000PSI
密封形式 聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質 水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式 手柄、蝸輪、電動、氣動、液動等
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

三片式快裝球閥 型號：Q81F/Q81PPL

三片式快裝球閥用于1000PSI壓力的各種管路上，用于截斷或接通管路中的介質。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
三片式快裝球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動三片式快裝球閥（開關型和調節型控制信號4-20mA）和氣動三片式快裝球閥（開關型和調節型控制信號4-20mA）

三片式快裝球閥 零部件參數

序號No零件PARTS 序號No零件PARTS 材料MATERIAL
1 閥蓋BONNET CF8 CF8M CF3M
2 墊片GASKET PTFE
3 閥座SEAT PTFE
4 球體BALL CF8 CF8M CF3M
5 閥體BODY CF8 CF8M CF3M
6 螺栓BOLT 304
7 彈簧墊圈SPRINGWASHER 304
8 螺母NUT 304
9 閥桿STEM 304 316 316L
10 閥桿墊圈STEMWASHER PTFE+25%GF
11 O形圈ORING FPM
12 填料PACKING PTFE
13 耐磨墊圈WEARWASHER PTFE+25%GF
14 填料蓋GLAND 304
15 碟形彈簧DISCSPRING 304
16 螺母NUT 304
17 CROWN WASHER 304
18 墊圈WASHER 304
19 手柄HANDLE 304+PVC
20 六角螺栓HEXSOCKETBOLT 304
21 螺母NUT 304

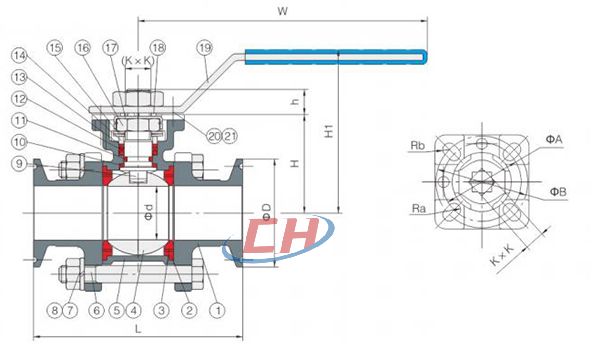

三片式快裝球閥 結構圖

三片式快裝球閥結構圖

三片式快裝球閥 安裝尺寸

尺寸SIZE d D L H h K×K A B Ra Rb W H1
1/2” DN15 15 50.5 97 38 6 6×6 36 42 3.0 3.0 125 72
3/4” DN20 20 50.5 108 42 9 9×9 36 42 3.0 3.0 125 76
1” DN25 25 50.5 114 48 9 6×6 36 42 3.0 3.0 125 82
1-1/4” DN32 32 50.5 126 61 9 9×9 42 50 3.0 35 140 95
1-1/2” DN40 38 50.5 142 79 14 14×14 50 70 3.5 4.5 180 115
2” DN50 49 64 157 88 14 14×14 70 102 4.5 55 180 124
2-1/2” DN65 65 77.5 178 108 17 17×17 70 102 4.5 5.5 260 148
3” DN80 80 91 202 130 17 17×17 70 102 4.5 55 260 170
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要三片式快裝球閥產品詳細樣本。
  • 內螺紋球閥
  • 球閥
    內螺紋球閥（材質不銹鋼、內螺紋連接、高平臺球閥、帶手柄）
  • 超薄球閥
  • 球閥
    超薄球閥（材質不銹鋼、法蘭連接、超薄式球閥、帶手柄）
  • 法蘭球閥
  • 球閥
    法蘭球閥（材質不銹鋼、法蘭連接、國標尺寸、帶手柄）
  • 高壓球閥
  • 球閥
    高壓球閥（材質A105、鍛造、二段式球閥、帶手柄）
  • 三通保溫球閥
  • 球閥
    三通保溫球閥（材質不銹鋼、法蘭連接、保溫型、帶手柄）
  • V型球閥
  • 球閥
    V型球閥（材質碳鋼、法蘭連接、耐磨型、帶安裝支架）
  • 三片式快裝球閥
  • 球閥
    三片式快裝球閥（材質不銹鋼、三片式、對焊連接、帶手柄）
  • 三片式法蘭球閥
  • 球閥
    三片式法蘭球閥（材質不銹鋼、法蘭連接、三片式、帶手柄）

三片式快裝球閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

三片式快裝球閥 訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 大、正常、小流量
  • 使用溫度
  • 有無特殊要求
