閥體材質	WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑	DN15~200mm
公稱壓力	PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

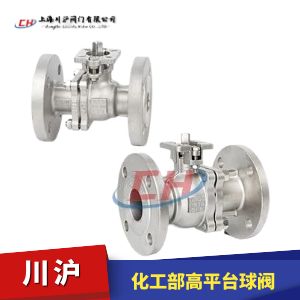

化工部高平臺球閥型號：Q41F/Q41PPL

化工部高平臺球閥用于PN16~PN40 的各種管路上，用于截斷或接通管路中的介質。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
化工部高平臺球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動化工部高平臺球閥（開關型和調節型控制信號4-20mA）和氣動化工部高平臺球閥（開關型和調節型控制信號4-20mA）

化工部高平臺球閥零部件參數

序號	零部件	材料
1	閥蓋	A351 CF8/CF8M
2	雙頭螺栓	SS304
3	螺母	SS304
4	密封線	PTFE
5	球體	SS304/SS316
6	密封圈	PTFE
7	閥體	A351 CF8/CF8M
8	防靜電彈簧鋼珠	SS304/SS316
9	閥桿	SS304/SS316
10	減磨墊	PTFE
11	O型圈	NBR/VITON
12	填料	PTFE
13	壓蓋	A351 CF8
14	六角頭螺栓	SS304
15	螺母	SS304

化工部高平臺球閥執行標準

設計與制造	結構長度	法蘭尺寸	試驗-檢驗
GB122237	GB12221	HG/T20592	GB/T26480

化工部高平臺球閥結構圖

化工部高平臺球閥安裝尺寸

SIZE	d	D	D1	D2	C	t	L	H	W	A	B	R	r	K*K	h	N-φZ
1/2"	15	95	65	45	16	2	130	50	140	50	36	3.5	3	9*9	9	4-φ14
3/4"	20	105	75	58	18	2	130	54	140	50	36	3.5	3	9*9	9	4-φ14
1"	25	115	85	68	18	2	140	61	170	70	50	4.5	3.5	11*11	11	4-φ14
1-1/4"	32	140	100	78	18	2	165	74	170	70	50	4.5	3.5	11*11	11	4-φ18
1-1/2"	40	150	110	88	18	3	165	78	200	70	50	4.5	3.5	14*14	14	4-φ18
2"	50	165	125	102	20	3	203	82	200	70	50	4.5	3.5	14*14	14	4-φ18
2-1/2"	65	185	145	122	18	3	222	112	300	102	70	5.5	4.5	17*17	17	8-φ18
3"	80	200	160	138	20	3	241	120	300	102	70	5.5	4.5	17*17	17	8-φ18
4"	100	220	180	158	20	3	305	144	300	102	70	5.5	4.5	17*17	17	8-φ18
5"	125	250	210	188	22	3	356	178	650	125	102	7	6	22	23	8-φ18
6"	150	285	240	212	22	3	394	195	800	125	102	7	6	27	28	8-φ22
8"	200	340	295	268	24	3	457	253	800	140	125	9	7	27	28	12-φ22
