閥體材質	WCB碳鋼、304不銹鋼、316不銹鋼
公稱通徑	DN15~200mm
公稱壓力	PN1.6MPa、2.5MPa、4.0MPa、Class150
密封形式	聚四氟乙烯PTFE密封(-40~+150℃)、對位聚苯PPL密封(-29-+280℃)
適用介質	水、蒸汽、油品、硝酸、醋酸、氧化性介質、尿素等多種介質
驅動形式	手柄、蝸輪、電動、氣動、液動等
行業應用	應用于醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

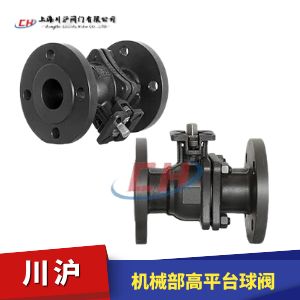

機械部高平臺球閥用于PN16~PN40 的各種管路上，用于截斷或接通管路中的介質。免支架安裝，可以和電動執行器或氣動執行器進行直接連接，也可以在軸上安裝手柄，實現手動功能。閥芯O型結構適合切斷場合使用，閥芯V型結構適合調節流量大小場合使用。根據不同的介質和介質的溫度，選擇合適的閥座。

執行機構選型
機械部高平臺球閥通過支架和聯軸器和電動執行機構和氣動執行機構連接，組成，電動機械部高平臺球閥（開關型和調節型控制信號4-20mA）和氣動機械部高平臺球閥（開關型和調節型控制信號4-20mA）

設計與制造	結構長度	法蘭尺寸	試驗-檢驗
GB122237	GB12221	JB/T79	GB/T26480

SIZE	d	D	D1	D2	C	t	L	H	W	A	B	R	r	K*K	h	N- φz
1/2"	15	95	65	45	14	2	130	51	140	50	36	3.5	3	9*9	9	4- φ14
3/4"	20	105	75	55	14	2	140	56	140	50	36	3.5	3	9*9	9	4- φ14
1"	25	115	85	65	14	2	150	62	170	70	50	4.5	3.5	11*11	11	4- φ14
1-1/4"	32	135	100	78	16	2	165	72	170	70	50	4.5	3.5	11*11	11	4- φ18
1-1/2"	40	145	110	85	16	3	180	78	200	70	50	4.5	3.5	14*14	14	4- φ18
2"	50	160	125	100	16	3	200	86	200	70	50	4.5	3.5	14*14	14	4- φ18
2-1/2"	65	180	145	120	18	3	220	102	300	102	70	5.5	4.5	17*17	17	4- φ18
3"	80	195	160	135	20	3	250	115	300	102	70	5.5	4.5	17*17	17	8- φ18
4"	100	215	180	155	20	3	280	137	300	102	70	5.5	4.5	17*17	17	8- φ18
5"	125	245	210	188	22	3	320	175	650	125	102	7	6	22	23	8- φ18
6"	150	280	240	212	24	3	360	208	800	125	102	7	6	27	28	8- φ23
8"	200	335	295	268	26	3	400	252	800	140	125	9	7	27	28	12- φ23
