精小型氣動調節閥

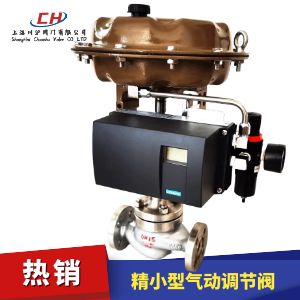

精小型氣動調節閥圖片
閥體材質 WCB、304不銹鋼、316不銹鋼、鉻鉬鋼、雙相不銹鋼
公稱通徑 DN15-350mm
壓力范圍 1.6、2.5、4.0、6.4、10.0、16.0、20.0Mpa
閥蓋形式 標準型(-40~250℃)、低溫型(196~0℃)、高溫型(0~560℃)、波紋管型(-100~400℃)
適用介質 水、蒸汽、石油、天然氣等
控制附件 HEP定位器、YT定位器、西門子定位器、山武定位器、電磁閥、限位開關、保位閥、手輪
行業應用 應用于 醫療器械、太陽能、清洗設備、食品機械、燃燒器、焊接切割、消防安全、生物制藥、機械制造等行業等

精小型氣動調節閥 型號：ZJHP

精小型氣動調節閥采用頂部導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用于精確控制氣體、液體等介質的工藝參數對壓力、流量、溫度、液位保持在給定值。特別適用于允許泄漏量小閥前后壓差不大的工作場合。精小型氣動調節閥有標準型、調節切斷閥、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN10、16、40、64；閥體口徑范圍DN20~300。適用液體溫度由-196℃~+560℃范圍內多種檔次

閥門定位器
精小型氣動調節閥標配HEP閥門定位器，控制信號4-20mA（選配帶反饋信號4-20mA）。氣動調節閥可以配國產YT-1000L型定位器或者是進口閥門定位器，如山武定位器、西門子定位器、韓國永泰定位器等進口品牌定位器。

精小型氣動調節閥 技術參數

公稱通徑(DN) 20 25 32 40 50 65 80 100 125 150 200 250 300
閥座直徑(dn) 20 25 32 40 50 65 80 100 125 150 200 250 300
額定流量系數(KV) 直線 6.9 11 17.6 27.5 44 69 110 176 275 440 630 875 1250
等百分 6.3 10 16 25 40 63 100 160 250 360 570 850 1180
允許壓差(MPa) 3.2 3.0 2.0 1.8 1.5 1.4 1.0 0,7 0.6 0.5 0.3 0.2 0.1
公稱壓力(MPa) 1.6、2.5、4.0、6.4、10.0
額定行程(mm) 16 25 40 60 100
執行器型號 ZHA/B-22 ZHA/B-23 ZHA/B-34 ZHA/B-45 ZHA/B-56
流量特性 直線性、等百分比
閥蓋形式 標準型(-17～+250℃)、高溫型(+250～+450℃)、低溫型(-40～-196℃)、波紋管密封型(-40～+350℃)
壓蓋形式 螺栓壓緊式
密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
閥芯形式 單座柱塞型閥芯

零部件參數

序號 名稱
1 閥體
2 閥座
3 閥芯
4 導向套
5 閥桿
6 閥蓋
7 填料
8 填料壓蓋
9 指示盤
10 執行機構

性能參數

項目 不帶定位器 帶定位器
基本誤差% ±5.0 ±1.0
回差% 3.0 1.0
死區% 3.0 0.4
始終點偏差% 氣開 始點 ±2.5 ±1.0
始點 ±5.0 ±1.0
氣關 始點 ±5.0 ±1.0
終點 ±2.5 ±1.0
額定行程偏差% ≤2.5
泄露量L/h 0.01%×閥額定容量
可調范圍R 30：1

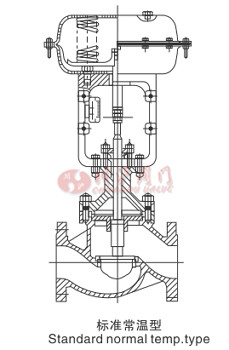

結構圖

精小型氣動調節閥結構圖

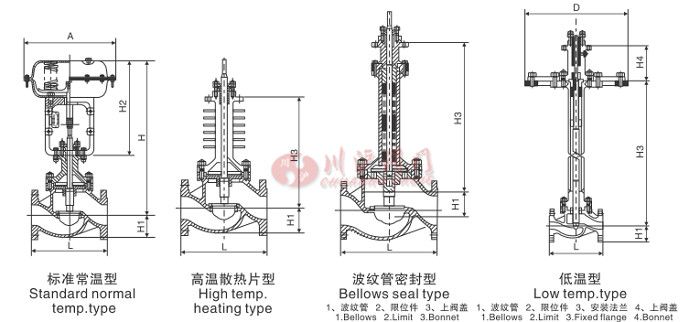

外形尺寸

公稱通徑DNmm 20 25 12 40 50 65 80 100 125 150 200 250 300
L PN1.6MPa 181 184 200 222 254 276 298 352 410 451 600 673 737
PN4.0MPa 194 197 210 235 267 292 317 368 425 473 600 708 775
PN6.4MPa 206 210 220 251 286 311 i37 394 440 503 650 752 819
A 280 360 470 580
H1 PN1.6和PN4.0MPa 53   68 73 60 90 98 108 123 140 168 225 245
PN6.4和PN10MPa 63 68 75 83 99 100 105 125 146 170 203 260 280
H2 執行機構 280 310 395 525 725
H3 高溫散熱片型 210 210 225 230 230 335 335 345 408 454 482 550 580
波紋管密封型 303 305 392 395 405 529 540 553 710 756 800 900 940
H 標準常溫型 400 420 450 455 460 610 622 640 780 870 890 1205 1235
H3 750 900
低溫型 H4 90 90 92 92 92 98 98 98 110 120 120 180 180
D MO 310 335 335 590 430 465 520 585 660 770 850 850
重量KG PN1.6和PN4.0Mpa 20 22 25 32 38 62 67 83 132 160 245 350 470
PN64和PN100MPa 24 25 30 42 52 78 82 102 170 190 285 500 660
低溫型PN1.6和PN4.0Mpa 40 48 52 60 68 90 105 143 210 282 315 580 800
低溫型PN64和PN10.0Mpa 50 60 65 75 85 112 131 178 262 352 393 725 980
由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要精小型氣動調節閥產品詳細樣本。
  • 氣動單座調節閥
  • 氣動單座調節閥
    氣動單座調節閥（材質碳鋼、配HEP定位器、控制信號4-20mA）
  • 氣動單座調節閥
  • 氣動單座調節閥
    氣動單座調節閥（材質不銹鋼、配HEP定位器、控制信號4-20mA）
  • 氣動套筒調節閥
  • 氣動套筒調節閥
    氣動套筒調節閥（材質碳鋼、配HEP定位器、控制信號4-20mA）
  • 氣動套筒調節閥
  • 氣動套筒調節閥
    氣動套筒調節閥（材質不銹鋼、配HEP定位器、控制信號4-20mA）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質不銹鋼、氣動薄膜執行器、配YT型定位器、控制信號4-20mA）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質不銹鋼、氣動薄膜執行器、西門子定位器、控制信號4-20mA）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質不銹鋼、氣動薄膜執行器、國產智能定位器帶HART、控制信號4-20mA）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質鑄鋼、氣動薄膜執行器、ABB智能定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動襯氟調節閥
    氣動襯氟調節閥（材質碳鋼襯氟、帶波紋管、配HEP定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動襯氟調節閥
    氣動襯氟調節閥（材質碳鋼襯氟、適合腐蝕性介質、配HEP定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動襯氟調節閥
    氣動襯氟調節閥（材質不銹鋼襯氟、配HEP定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動襯氟調節閥
    氣動襯氟調節閥（材質碳鋼襯氟、配YTC-3300型韓國永泰定位器、控制信號4-20mA）
  • 氣動襯氟調節閥
  • 氣動襯氟調節閥
    氣動襯氟調節閥（材質碳鋼襯氟、配azbil阿自倍爾智能定位器、控制信號4-20mA）
  • 氣動隔膜調節閥
  • 氣動隔膜調節閥
    氣動隔膜調節閥（材質碳鋼、內襯四氟套、配HEP定位器、控制信號4-20mA）
  • 氣動三通調節閥
  • 氣動三通調節閥
    氣動三通調節閥（材質不銹鋼、三通分流、配HEP定位器、控制信號4-20mA）
  • 氣動雙座調節閥
  • 氣動雙座調節閥
    氣動雙座調節閥（材質不銹鋼、配YT型定位器、控制信號4-20mA）
  • 氣動低溫調節閥
  • 氣動低溫調節閥
    氣動低溫調節閥（材質不銹鋼、帶低溫管、低溫型、控制信號4-20mA）
  • 氣動高溫調節閥
  • 氣動高溫調節閥
    氣動高溫調節閥（材質碳鋼、帶散熱片、高溫型、配山武智能定位器）
  • 氣動高溫調節閥
  • 氣動高溫調節閥
    氣動高溫調節閥（材質碳鋼、帶散熱片、高溫型、配HEP型定位器）
  • 氣動高溫調節閥
  • 氣動高溫調節閥
    氣動高溫調節閥（材質鉻鉬鋼、帶散熱片、高溫型、配HEP型定位器）
  • 氣動衛生級調節閥
  • 氣動衛生級調節閥
    氣動衛生級調節閥（材質不銹鋼、卡箍連接、衛生級、配HEP型定位器）
  • 氣動調節閥
  • 氣動調節閥
    氣動調節閥（材質碳鋼、帶手輪、配HEP型定位器、控制信號4-20mA）
  • 氣動焊接調節閥
  • 氣動焊接調節閥
    氣動焊接調節閥（材質碳鋼、焊接連接、配HEP型定位器、控制信號4-20mA）
  • 氣動小流量調節閥
  • 氣動小流量調節閥
    氣動小流量調節閥（材質不銹鋼、內螺紋連接、配YT型定位器、控制信號4-20mA）
  • 氣動小流量調節閥
  • 氣動小流量調節閥
    氣動小流量調節閥（材質不銹鋼、內螺紋連接、配HEP型定位器、控制信號4-20mA）

精小型氣動調節閥 訂貨流程

  • 客戶來電咨詢：021-5186 3046
  • 客戶采購清單傳真至：021-5186 3049
  • 收到客戶采購清單，為客戶提供閥門型號選型與報價單

訂貨須知

  • 公稱通徑
  • 公稱壓力
  • 連接方式
  • 執行機構有無特殊要求（可以根據客戶要求配置）
  • 工藝介質及狀態
  • 閥前壓力、閥后壓力
  • 最大、正常、最小流量
  • 使用溫度
  • 有無特殊要求
