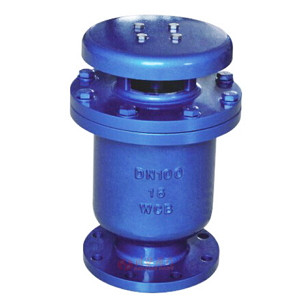

第二代復合式排氣閥型號：CARX

第二代復合式排氣閥用于管路上的高點或有閉氣的地方，排除管內的氣體來疏通管道，達到正常工作。

適用范圍
第二代復合式排氣閥它必須設有二孔一大一小，大孔與通徑孔基本相等，管道首次通水有大量氣體往外排,這些氣體是從大孔排出。當氣體排完后，大孔停止排氣，管道在正常動轉時，管內自然會產生氣囊體，這些氣體會慢慢形成變大，會集中到管道上部，對管道出水量有一定的影響，這些氣體由小孔解決排除，使管內無氣體存在，如出現停電、停泵、管內水流空時隨時會出現負壓。管內需要大量空氣，浮球順?biāo)陆担蜷_小孔帶動大孔進行大量進氣確保管道安全。注: 排氣閥在使用過程中壓力不能低于0.02MPa, 如低于0.02MPa排氣閥容易漏水，改閥必須配一只閥門作為檢修用。

第二代復合式排氣閥技術參數

序號	名稱	材質
1	閥體	HT200
2	閥蓋	HT200
3	浮球	SUS 304
4	杠桿架	鑄銅ZH59
5	桿	鑄銅ZH59
6	塞頭	丁睛橡膠NBR

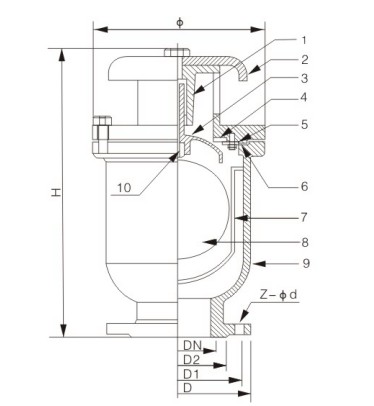

第二代復合式排氣閥結構圖

第二代復合式排氣閥外形尺寸

型號	公稱通徑DN(mm)	尺寸
型號	公稱通徑DN(mm)	H	φ	D	D1	D2	z-φd
CARX-1.0 CARX-1.6	25	320	195	115	85	68	4-14
	50	320	195	160	125	100	4-18
	80	375	242	195	160	135	4-18
	100	395	260	215	180	155	8-18
	150	500	340	280	240	210	8-23
	200	600	405	335	295	265	8-23
	250	680	465	390	350	320	12-23

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要第二代復合式排氣閥產品詳細樣本。

第二代復合式排氣閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

第二代復合式排氣閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
