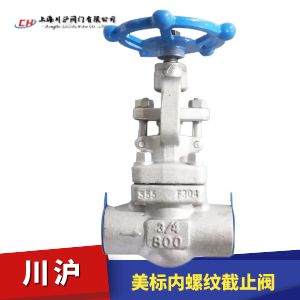

美標內螺紋截止閥型號：J11H

美標內螺紋截止閥J11H可廣泛應用于石油、化工、制藥、電力、冶金等行業。可選用美標150lb、300lb、600lb、900lb、1500lb、2500lb等壓力等級，螺紋制式可以根據要求來制作。

產品：
國標公稱壓力：PN1.6MPa ~ PN2.5MPa
美標：Class150 ~ 2500lb
日標：JIS 10K ~ 20K
公稱通徑：DN15 ~ DN50 (1/2" ~ 2")
連接方式：承插焊接、對焊、內螺紋、法蘭等
常用材質：A105、F304、F316等
適用溫度：-196℃ ~ 550 ℃等

美標內螺紋截止閥技術參數

設計制造	BS5352、MSS SP-118
連接端尺寸	1)承插口尺寸按ANSI B16.11;JB/T 1751 2)螺紋端尺寸按ANSI B1.20.1;JB/T7306 3)對焊端尺寸按ANSI B16.25;JB/T12224 4)法蘭端尺寸按ANSI B16.5;JB79
閥門檢查和試驗	API598;GB/T13927; JB/T90924
結構特性	螺紋連接閥蓋(B.B) 明桿支架(OS&Y)
材料	按ANSI/ASTM的規定
主體材料	A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等

美標內螺紋截止閥零部件參數

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	墊片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圓柱銷	A276 420		A276 304
5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	閥桿螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	銘牌	SS
11	手輪	A197
12	填料壓板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	閥蓋	A105	A276 304	A182 F304(L)	A182 F316(L)
15	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

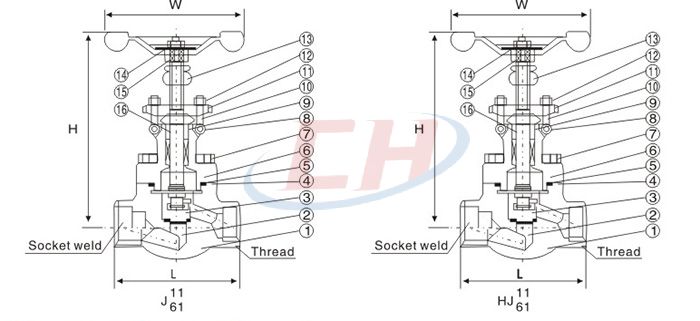

美標內螺紋截止閥結構圖

美標內螺紋截止閥外形尺寸

規格				S（承插焊）				L	T（內螺紋）				W	H(開)	重量KG
英制		公制		ANSI		JIS			ANSI		JIS				重量KG
縮徑RP	全徑FP	縮徑RP	全徑FP	縮徑RP	全徑FP	縮徑RP	全徑FP		縮徑RP	全徑FP	縮徑RP	全徑FP			縮徑RP	全徑FP
3/8		10		17.6		17.9		79	3/8		3/8		100	153	1.9
1/2	3/8	15	10	21.8	17.6	22.2	17.9	79	1/2	3/8	1/2	3/8	100	158	1.9	2.1
3/4	1/2	20	15	27.1	21.8	27.7	22.2	92	3/4	1/2	3/4	1/2	100	192	2.1	2.3
1	3/4	25	20	33.8	27.1	34.5	27.7	111		3/4	1	3/4	125	252	3.3	3.6
11/4	1	32	25	42.6	33.8	43.2	34.5	120	11/4	1	1V4	1	160	252	7.5	7.8
11/2	11/4	40	32	48.7	42.6	49.1	43.2	152	1V2	11/4	1V2	11/4	160	289	7.5	8.2
2	1V2	50	40	61.1	48.7	61.1	49.1	172	2	11/2	2	1 V2	180	330	11.4	12.0
	2		50		61.1		61.1	200		2		2	200	370	14.6	15.0
