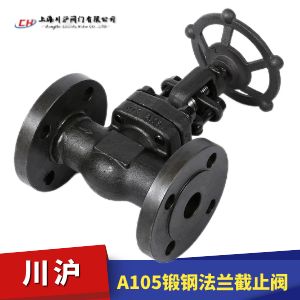

A105鍛鋼法蘭截止閥型號：J41H

A105鍛鋼法蘭截止閥J41H可廣泛應用于石油、化工、制藥、電力、冶金等行業。適用于壓力PN16~160工作溫度-29℃~550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，A105鍛鋼法蘭截止閥J41H適用介質為水、油品、蒸汽、酸性介質等

產品：
國標公稱壓力：PN1.6MPa ~ PN2.5MPa
美標：Class150 ~ 2500lb
日標：JIS 10K ~ 20K
公稱通徑：DN15 ~ DN50 (1/2" ~ 2")
連接方式：承插焊接、對焊、內螺紋、法蘭等
常用材質：A105、F304、F316等
適用溫度：-196℃ ~ 550 ℃等

A105鍛鋼法蘭截止閥技術參數

設計制造	BS5352、MSS SP-118
連接端尺寸	1)承插口尺寸按ANSI B16.11;JB/T 1751 2)螺紋端尺寸按ANSI B1.20.1;JB/T7306 3)對焊端尺寸按ANSI B16.25;JB/T12224 4)法蘭端尺寸按ANSI B16.5;JB79
閥門檢查和試驗	API598;GB/T13927; JB/T90924
結構特性	螺紋連接閥蓋(B.B) 明桿支架(OS&Y)
材料	按ANSI/ASTM的規定
主體材料	A105; LF2;F5;F11;F22;F304(L);F316(L);F347; F321;F51;Monel; 20合金等

A105鍛鋼法蘭截止閥零部件參數

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
序號	零件名稱	Type A105	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105	A182 F22	A182 F304(L)	A182 F316(L)
2	墊片	Corrugated SS+graphite		SS+PTFE
3	螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
4	圓柱銷	A276 420		A276 304
5	填料壓套	A276 410		A182 F304(L)	A182 F316(L)
6	活節螺栓	A193 B7	A193 B16	A193 B8	A193 B8M
7	螺母	A194 2H	A194 4	A194 8	A194 8M
8	閥桿螺母	A276 410
9	螺母	A194 2H	A194 4	A194 8	A194 8M
10	銘牌	SS
11	手輪	A197
12	填料壓板	A216 WCB		A351 CF8
13	填料	Flexible Graphite		PTFE
14	閥蓋	A105	A276 304	A182 F304(L)	A182 F316(L)
15	閥桿	A182 F6	A182 F304	A182 F304(L)	A182 F316(L)
16	閥瓣	A276 420	A276 304	A276 304(L)	A276 316(L)
適用介質		水、蒸汽、油品等		水、蒸汽、油品等	硝酸、醋酸等
適用溫度		-29℃～425℃		-29℃～550℃	-29℃～180℃

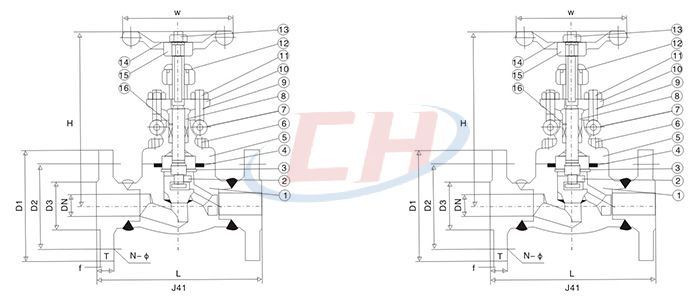

A105鍛鋼法蘭截止閥結構圖

A105鍛鋼法蘭截止閥外形尺寸

規格SpecS		壓力磅級?oO	L	H(開)		W		D3	D2	D1	T	f	N-?φ	重量(kg)Weight
英制 Btish?System	公制 Metric?System	壓力磅級?oO	L	縮徑RP	全徑FP	縮徑RP	全徑FP	D3	D2	D1	T	f	N-?φ	縮徑RP	全徑FP
1/2	15	150	108	158	163	100	100	35	60.5	89	11.5	1.6	4-16	4.5	6.9
		300	152						66.5	95	14.5	1.6	4-16	4.8	7.7
		600	165						66.5	95	14.5	6.4	4-16	5.6	7.8
3/4	20	150	117	163	193	100	125	43	70	99	13	1.6	4-16	6.9	9.8
		300	178						82.5	118	16	1.6	4-20	7.7	11.3
		600	190						82.5	118	16	6.4	4-20	7.8	12.5
1	25	150	127	193	250	125	160	51	79.5	108	14.5	1.6	4-16	9.8	13.5
		300	203						89	124	17.5	1.6	4-20	11	16.8
		600	216						89	124	17.5	6.4	4-20	12.5	17.5
11/4	32	150	140	250	250	160	160	63.5	89	118	16	1.6	4-16	13.5	19.5
		300	216						98.5	133	19.5	1.6	4-20	16.8	21.2
		600	229						98.5	133	21	6.4	4-20	17	23.5
11/2	40	150	165	250	291	160	180	73	98.5	127	17.5	1.6	4-16	19.5	28.5
		300	229						114.5	156	21	1.6	4-22	21.2	32.6
		600	241						114.5	156	22.5	6.4	4-22	23.5	38.5
2	50	150	178	291	312	180	200	92	120.5	152	19.5	1.6	4-20	28	30.3
		300	267						127	165	22.5	1.6	8-20	32.6	35
		600	292						127	165	25.5	6.4	8-20	38.8	42.2
