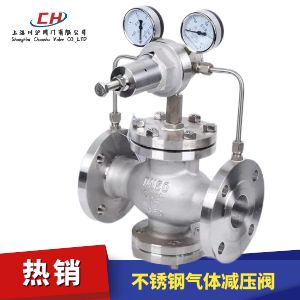

YK43F型不銹鋼氣體減壓閥型號：YK43F

YK43F型不銹鋼氣體減壓閥屬于先導活塞式減壓閥。由主閥和導閥兩部分組成。主閥主要由閥座、主閥盤、活塞、缸套、彈簧等零件組成。導閥主要由閥座、閥瓣、膜片、彈簧、調節彈簧等零件組成。通過調節調節彈簧壓力設定出口壓力，利用膜片傳感出口壓力變化，通過導閥啟閉驅動活塞調節主閥節流部位過流面積的大小，實現減壓穩壓功能。

使用范圍
YK43F型不銹鋼氣體減壓閥主要用于氣體管路，如空氣、氮?dú)狻⒀鯕狻錃狻⒁夯瘹狻⑻烊粴獾葰怏w。

YK43F型不銹鋼氣體減壓閥技術參數

公稱壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
殼體試驗壓力(Mpa)*	2.4	3.75	6.0	9.6	15.0	24
密封試驗壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
高進口壓力(Mpa)	1.6	2.5	4.0	6.4	10.0	16.0
出口壓力范圍(Mpa)	0.1-1.0	0.1-1.6	0.1-2.5	0.5-3.5	0.5-3.5	0.5-4.5
壓力特性偏差(Mpa)△P2P	GB12246-1989
流量特性偏差(Mpa)P2G	GB12246-1989
小壓差(Mpa)	0.15	0.15	0.2	0.4	0.8	1.0
滲漏量	X/F(聚四氟乙稀/橡膠)：OY(硬密封)：GB12245-1989

YK43F型不銹鋼氣體減壓閥零部件參數

零件名稱	零件材料
閥體閥蓋底蓋	WCB/FCB*
閥座閥盤	2Cr13/304*
缸套	2Cr13/25(鍍硬鉻)/304*
活塞	2Cr13/銅合金/銅合金*
活塞環	合金鑄鐵/對位聚苯*
導閥座導閥桿	2Cr13/304*
膜片	1Cr18Ni9Ti
主閥導閥彈簧	50CrVA
調節彈簧	60Si2Mn
密封墊(X/F型號)	橡膠/聚四氟乙稀
導閥體導閥蓋	25/304*

YK43F型不銹鋼氣體減壓閥結構圖

YK43F型不銹鋼氣體減壓閥外形尺寸

DN	PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64	PN16	PN25	PN40	PN64
DN	L				H				h
15	160	160	180	180	305	305	305	305	95	95	95	95
20	160	160	180	180	305	305	305	305	95	95	95	95
25	180	200	200	200	305	305	305	305	95	95	95	95
32	200	200	220	220	305	305	305	305	95	95	95	95
40	220	220	240	240	330	330	330	330	110	110	110	110
50	250	250	270	270	330	330	330	330	1 10	110	1 10	110
65	260	260	280	300	330	330	330	330	110	110	110	110
80	310	310	330	330	355	355	355	355	155	155	155	155
100	350	350	380	380	355	355	355	355	155	155	155	155
125	400	400	450	450	420	420	420	420	200	200	200	200
150	450	450	500	500	420	420	420	420	200	200	200	200
200	500	500	560	560	475	475	475	475	230	230	230	230
250	600	600			510	510	510	510	280	280	280	280
300	800	800			560	560	560	560	320	320	320	320

由于產品改進技術創新參數可能有一定變化，公司不另行通知，請聯系我司和索要YK43F型不銹鋼氣體減壓閥產品詳細樣本。

不銹鋼氣體減壓閥
不銹鋼氣體減壓閥（材質碳鋼、法蘭連接、適合氣體場合減壓使用）

不銹鋼氣體減壓閥
不銹鋼氣體減壓閥（材質不銹鋼、法蘭連接、適合氣體場合減壓使用）

不銹鋼氣體減壓閥
不銹鋼氣體減壓閥（材質不銹鋼、法蘭連接、適合高壓氣體減壓使用）

不銹鋼氣體減壓閥
不銹鋼氣體減壓閥（材質不銹鋼、法蘭連接、適合氣體場合減壓使用）

減壓閥說明書	下載
Y42X彈簧活塞式減壓閥說明書-上海川滬閥門有限公司	點擊下載
Y43H蒸汽減壓閥說明書-上海川滬閥門有限公司	點擊下載
YK43F不銹鋼氣體減壓閥說明書-上海川滬閥門有限公司	點擊下載

YK43F型不銹鋼氣體減壓閥訂貨流程

客戶來電咨詢：021-5186 3046
客戶采購清單傳真至：021-5186 3049
收到客戶采購清單，為客戶提供閥門型號選型與報價單

YK43F型不銹鋼氣體減壓閥訂貨須知

公稱通徑
公稱壓力
連接方式
執行機構有無特殊要求（可以根據客戶要求配置）
工藝介質及狀態
閥前壓力、閥后壓力
大、正常、小流量
使用溫度
有無特殊要求
